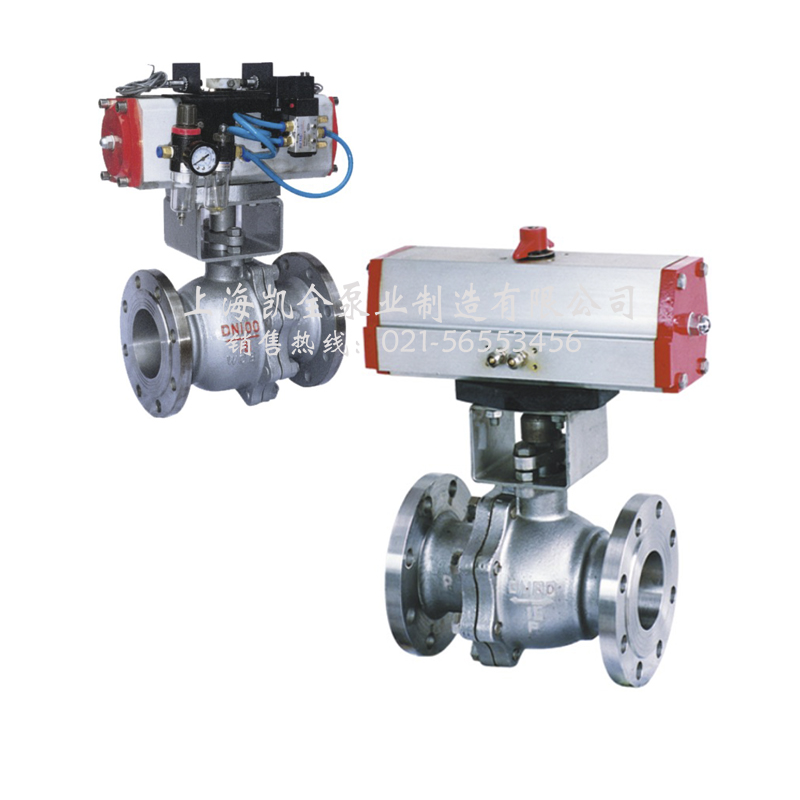

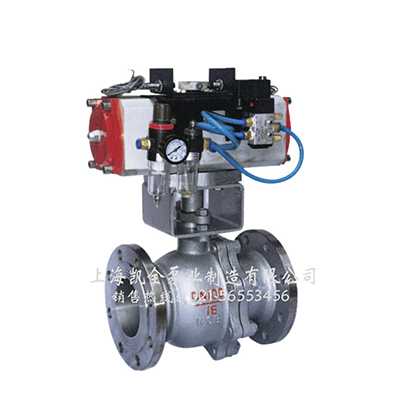

Q641F-16C軟密封氣動球閥
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在**部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
壓力范圍：雙作用2～8巴（Bar）, 單作用2～8巴（Bar）
工作溫度：標準型：-20℃～+80℃
低溫型: -40℃～+80℃； 高溫型: -20℃～+160℃。
*高使用壓力：輸入氣壓不超過10巴（Bar）；
行程調整:在90度位置有±4度的可調范圍.
扭矩：6～3000Nm；
控制方式：開關型，調節型，總線控制（需配電磁閥，定位器）；
動作頻率：2000次/小時；
輸入信號：ON/OFF,4～20mA,0～10V（需配電磁閥，定位器）；
輸出信號：4～20mA，觸點信號（需配定位器、限位開關）；
環境溫度：-35℃～+85℃；
防護等級：防水IP65,防爆EEx-dIIBT4/EExdIICT4。
附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
操作和使用
（1）操作前須確認管路和閥已被沖洗干凈。
（2）閥的操作由旋轉閥桿（手動或自動控制方式）*成：順時針旋轉1/4圈（90度）時，閥關斷。逆時針旋轉1/4（90度）時，閥開啟。
（3）當手柄或閥桿**部溝槽方向與管線平行時，閥門為開啟狀態。
（4）氣源要求：氣源應該干凈無油污，壓力在4~8bar。
（5）接線：接線需接防爆套管，接入防爆接線盒的入口*。
